Démarrage rapide du diagramme de timing UML : comment modéliser rapidement les délais de message et les temps de traitement

Dans les architectures logicielles complexes, comprendrequand les choses se produisent est tout aussi critique que de savoirce qui se produit. Bien que les diagrammes de séquence représentent les interactions, ils manquent souvent de la précision nécessaire pour analyser le comportement temporel. C’est là que le diagramme de timing UML devient essentiel. Il offre une méthode rigoureuse pour visualiser les changements d’état et les flux de messages sur une période spécifique.

Que vous conceviez des systèmes embarqués, analysiez des protocoles réseau ou débogiez des conditions de course, maîtriser le diagramme de timing vous permet de prévoir les goulets d’étranglement et d’assurer la stabilité du système. Ce guide explore les mécanismes de modélisation des délais de message et des temps de traitement avec autorité et précision.

Pourquoi les diagrammes de timing sont-ils importants dans la conception de systèmes 🧠

Les diagrammes d’interaction standards se concentrent sur l’ordre logique des événements. Ils racontent une histoire de cause à effet. Cependant, ils quantifient rarement la durée entre ces événements. Dans les systèmes temps réel, les millisecondes comptent. Un retard dans un moteur de transaction financière ou une augmentation soudaine de latence dans un protocole de diffusion vidéo peut entraîner une défaillance.

Un diagramme de timing UML offre une perspective spécifique pour cette analyse. Il se concentre sur les aspects temporels du comportement des objets. Il est particulièrement utile pour :

• Systèmes temps réel : Assurer que les délais sont respectés dans les boucles de contrôle.
• Analyse des performances : Identifier où le temps de traitement consomme des ressources.
• Concurrence : Visualiser les opérations superposées sur différents threads ou processus.
• Latence réseau : Cartographier le temps nécessaire pour que les données traversent un réseau.

En déplaçant l’attention de la séquence vers le temps, vous acquérez la capacité de repérer les inefficacités que les schémas classiques cachent. Vous passez de la question « Est-ce que cela s’est produit ? » à « Est-ce que cela s’est produit à temps ? ».

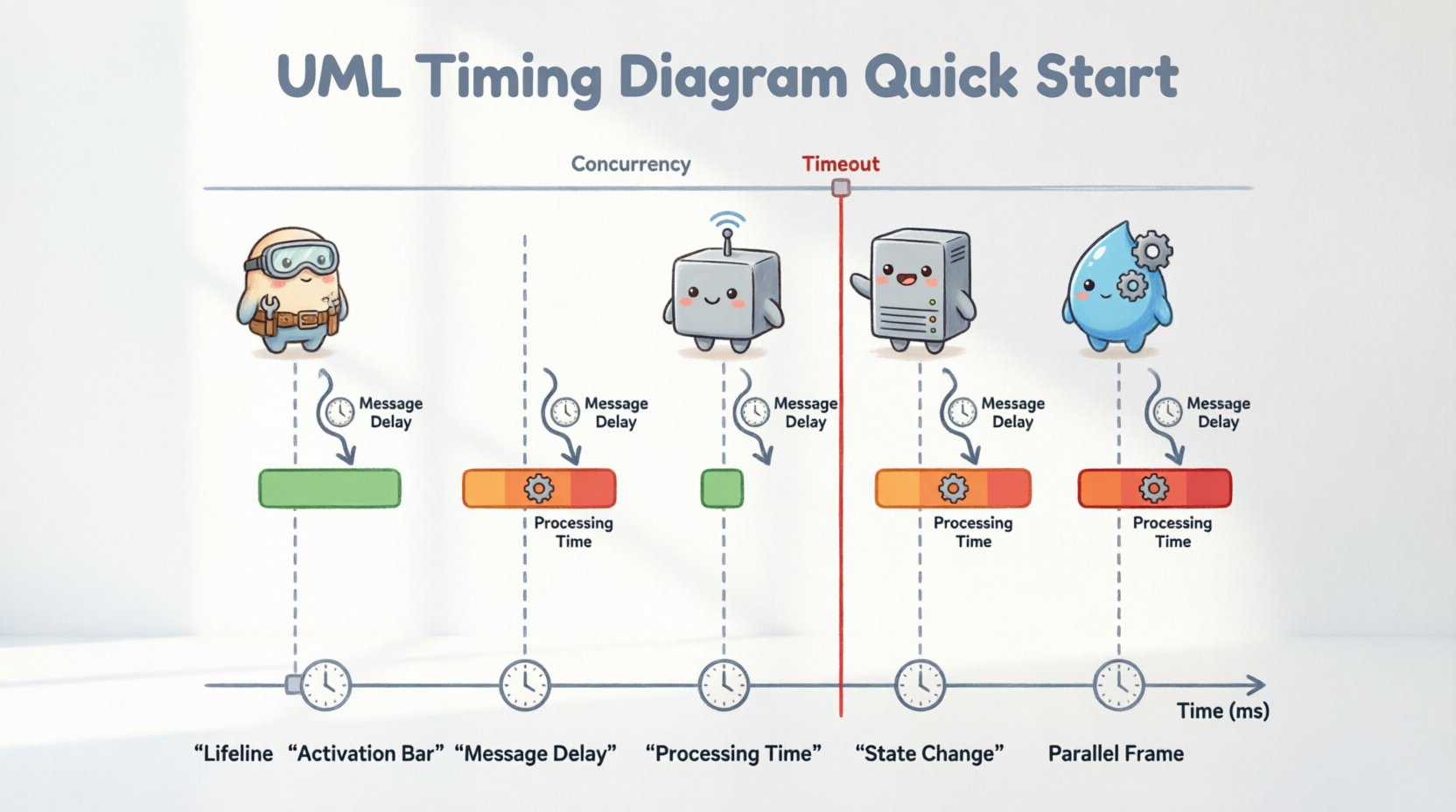

Composants fondamentaux d’un diagramme de timing 🔍

Avant de modéliser les délais, vous devez comprendre la syntaxe. Le langage visuel d’un diagramme de timing se distingue des autres notations UML. Il repose fortement sur un axe temporel horizontal et des représentations d’état verticales.

L’axe du temps

L’axe horizontal représente le passage du temps. Contrairement aux diagrammes de séquence, où l’espacement vertical indique l’ordre logique, ici l’espacement horizontal indique la durée.

• Échelle linéaire : La plupart des diagrammes supposent une progression linéaire du temps (1 seconde = 1 unité).
• Échelle non linéaire : Dans certaines vues architecturales de haut niveau, vous pouvez ignorer les périodes d’inactivité afin de vous concentrer sur les pics d’activité.

Les lignes de vie

Les lignes de vie représentent des objets, des classes ou des processus. Dans un diagramme de timing, ces lignes sont généralement des lignes verticales s’étendant vers le bas depuis le haut.

• Identité de l’objet : Chaque ligne de vie correspond à une entité spécifique dans le système.
• Surveillance d’état : Vous surveillez l’état de cet objet le long de l’axe temporel horizontal.

Changements d’état et conditions

Les données essentielles dans un diagramme de temporisation sont l’état de la ligne de vie. Cela est souvent représenté par des rectangles ou des étiquettes textuelles positionnées le long de l’axe temporel.

• États haut/bas : Couramment utilisé pour indiquer les états actifs par rapport aux états inactifs.
• Plages de valeurs : Dans un flux de données, vous pouvez montrer une valeur évoluant de 0 à 100 au fil du temps.
• Conditions : États booléens (Vrai/Faux) indiquant un statut de permission ou de verrouillage.

Élément	Objectif	Représentation visuelle
Ligne de vie	Représente un objet ou un processus	Ligne verticale
Barre d’activation	Indique une exécution active	Rectangle sur la ligne de vie
Axe temporel	Mesure la durée	Ligne horizontale
Flèche de message	Montre la communication	Flèche entre les lignes de vie
Barre de délai	Montre le temps d’attente	Barre horizontale

Modélisation des délais de message ⏳

L’un des aspects les plus critiques de l’analyse du temps est de comprendre l’écart entre une requête et une réponse. C’est le délai de message. Il englobe la latence du réseau, le temps d’attente dans les files d’attente et la surcharge de traitement.

Délais fixes vs. délais variables

Tous les délais ne sont pas égaux. Dans votre modèle, vous devez faire la distinction entre des écarts prévisibles et imprévisibles.

• Délais fixes : Ce sont des constantes. Par exemple, une négociation de protocole peut toujours prendre 50 millisecondes. Dans le diagramme, il s’agit d’une barre horizontale droite ou d’un écart spécifique entre les flèches.
• Délais variables : Ils fluctuent en fonction de la charge. Par exemple, une requête de base de données peut prendre 10 ms en cas de faible charge, mais 500 ms en cas de forte charge. Vous le représentez en indiquant une plage (par exemple, 10-500 ms) ou en dessinant plusieurs scénarios.

Représentation de la latence

La latence est le temps nécessaire à un signal pour voyager de la source à la destination. Lors de la modélisation de cela :

• Dessinez l’événement d’envoi : Marquez le point exact où le message quitte l’expéditeur.
• Dessinez l’événement de réception : Marquez le point exact où le message arrive au destinataire.
• Espace visuel : L’espace entre ces deux points sur l’axe horizontal représente la latence.

Si vous modélisez un système distribué, vous pouvez avoir plusieurs lignes de vie représentant différents serveurs. Le délai entre le serveur A et le serveur B doit être distinct du délai entre le serveur B et le client.

Délais d’expiration et délais d’expiration

Les systèmes disposent souvent de mécanismes intégrés pour gérer les délais excessifs. Un délai d’expiration est un seuil spécifique de temps après lequel une action est interrompue.

• Lignes de seuil : Vous pouvez dessiner une ligne verticale indiquant le temps d’attente maximal acceptable.
• Transition d’état : Si le message n’arrive pas avant cette ligne, l’état passe à « Délai d’expiration » ou « Erreur ».

Représentation des temps de traitement ⚙️

Dès qu’un message arrive, le système doit effectuer un travail. C’est le temps de traitement. Il est distinct du délai, car il a lieu entièrement à l’intérieur de l’objet récepteur.

Barres d’activation

La méthode principale pour montrer le temps de traitement est la barre d’activation. Il s’agit d’un rectangle dessiné directement sur la ligne de vie de l’objet qui effectue le travail.

• Point de départ : Le bord gauche de la barre est aligné avec l’arrivée du message.
• Point de fin : Le bord droit est aligné avec l’envoi de la réponse.
• Durée : La largeur de la barre représente le temps de traitement.

Si un objet effectue un calcul long, la barre s’étend davantage vers la droite. Si c’est un retour immédiat, la barre est très étroite.

Traitement imbriqué

Les systèmes complexes appellent souvent d’autres fonctions pendant le traitement. Cela crée une structure imbriquée.

• Sous-activation : Vous pouvez dessiner une barre d’activation plus petite à l’intérieur d’une plus grande pour montrer un appel de fonction.
• Empilement : Si un objet est suspendu en attendant une réponse, la barre d’activation peut s’interrompre, créant un intervalle dans le chronogramme du traitement.

Traitement concurrent

Les systèmes modernes utilisent souvent le multithreading. Une ligne de vie peut représenter un thread.

• Barres parallèles : Si deux threads travaillent simultanément, leurs barres d’activation se chevauchent horizontalement.
• Contestation des ressources : Si deux threads ont besoin de la même ressource, leurs barres peuvent indiquer un état d’attente où l’un s’arrête pendant que l’autre s’exécute.

Gestion de la concurrence et du parallélisme 🔄

La concurrence est là où les diagrammes de timing brillent vraiment. Les diagrammes de séquence peinent à montrer un parallélisme véritable car ils sont intrinsèquement linéaires dans leur disposition.

Cadres parallèles

Lorsque plusieurs objets agissent en même temps, vous regroupez leurs lignes de vie.

• Barre de synchronisation : Utilisez une barre horizontale épaisse au sommet du groupe pour indiquer les points de synchronisation.
• Division et réunion : Montrez où un flux se divise en plusieurs threads et où il se reforme.

Opérations entrelacées

Dans les systèmes à mémoire partagée, les opérations peuvent s’entrelacer.

• Tronçonnage temporel : Montrez comment l’objet A s’exécute pendant 10 ms, puis l’objet B s’exécute pendant 10 ms, puis A reprend.
• Changement de contexte : Les espaces entre ces tronçons représentent la surcharge liée au changement de contexte.

Meilleures pratiques pour une modélisation claire ✅

Pour garantir que vos diagrammes soient utiles pour l’équipe, suivez ces directives structurelles.

1. Définissez l’échelle du temps explicitement

N’assumez jamais que le lecteur connaît l’échelle. Marquez les axes avec des unités (ms, s, min). Si l’échelle est non linéaire, indiquez-le clairement.

2. Gardez les lignes de vie organisées

Regroupez les objets liés verticalement. Cela facilite la visualisation du flux du temps entre des sous-systèmes spécifiques.

3. Évitez le bazar

Ne modélisez pas chaque milliseconde si cela obscurcit la logique principale. Abstrayez les interruptions matérielles de bas niveau sauf si elles sont au centre de l’analyse.

4. Utilisez des annotations

Les scénarios de temporisation complexes nécessitent du texte. Utilisez des notes pour expliquerpourquoiun retard s’est produit. S’agissait-il d’une congestion réseau ? S’agissait-il d’un cycle de ramasse-miettes ?

Péchés courants à éviter ❌

Même les modélisateurs expérimentés commettent des erreurs. Voici les erreurs les plus courantes à surveiller.

• Mélanger séquence et temps : N’utilisez pas l’espace vertical pour représenter le temps. Dans les diagrammes de temporisation, le temps est strictement horizontal.
• Ignorer les messages de retour : Une réponse prend souvent du temps. Si vous ne montrez que la demande, votre calcul de latence totale sera erroné.
• Sur-simplification : Traiter tous les retards comme fixes alors qu’ils sont variables peut conduire à des conceptions de système trop optimistes.
• Changements d’état peu clairs : Si un objet a de nombreux états, les étiquetez clairement. Des états ambigus entraînent des temporisations ambigües.

Scénarios du monde réel 🌍

Examinons comment ces concepts s’appliquent à des problèmes d’ingénierie réels.

Scénario 1 : Contrôle de capteur embarqué

Un contrôleur embarqué lit un capteur de température.

• Intervalle d’échantillonnage : Le système doit lire toutes les 100 ms.
• Traitement : Le CPU a besoin de 20 ms pour traiter les données.
• Communication : Envoyer des données dans le cloud prend 50 ms.

Le diagramme de timing montre la ligne de vie du capteur active, puis celle du processeur active, puis celle du réseau active. Si le temps de traitement dépasse 100 ms, le diagramme montre la formation d’une file d’attente.

Scénario 2 : Paiement en ligne

Un utilisateur clique sur « Payer ».

• Passerelle de paiement :API externe avec latence variable (200 ms à 2 s).
• Verrou de base de données :Le système de gestion des stocks verrouille l’article pendant 50 ms.
• Retour utilisateur :L’interface utilisateur doit afficher une animation de chargement pendant au moins 300 ms pour paraître réactive.

Ici, le diagramme de timing aide à déterminer les temps d’attente minimum et maximum ressentis par l’utilisateur. Il aide à concevoir la durée de l’animation de chargement de l’interface pour correspondre à la réalité du système.

Scénario 3 : Orchestration de microservices

Le service A appelle les services B et C en parallèle.

• Convergence :Le service A attend que B et C soient terminés.
• Consommateur lent :Le temps global est déterminé par le service le plus lent (service C).

Le diagramme met en évidence où le service A reste inactif, en attente du composant le plus lent. Cela identifie un goulot d’étranglement à optimiser.

Intégration du timing avec d’autres modèles 📊

Un diagramme de timing n’existe pas en isolation. Il fonctionne le mieux lorsqu’il est intégré à d’autres modèles UML.

Diagrammes d’états

Les machines à états montrent ce quiarrive. Les diagrammes de timing montrent quand. Vous pouvez mapper une transition dans une machine à états à une durée spécifique dans un diagramme de timing.

Diagrammes d’activité

Les diagrammes d’activité montrent le flux de travail. Les diagrammes de timing montrent la durée des étapes dans ce flux. Utilisez le diagramme d’activité pour la logique et le diagramme de timing pour la performance.

Diagrammes de composants

Les diagrammes de composants montrent la structure. Les diagrammes de timing montrent la latence de communication entre ces composants.

Process de création étape par étape 📝

Suivez ce flux de travail pour créer votre propre diagramme à partir de zéro.

1. Déterminez le périmètre :Déterminez quel intervalle de temps vous modélisez. Est-ce 1 seconde ? 1 minute ? 1 heure ?
2. Définissez les objets :Listez les lignes de vie impliquées. Gardez le nombre gérable.
3. Cartographiez les événements :Marquez les points de départ et d’arrivée des actions clés.
4. Ajoutez les durées :Tracez les barres d’activation et les barres de délai en fonction des données.
5. Analysez les lacunes :Recherchez des périodes d’inactivité ou des traitements superposés.
6. Revoyez et itérez :Vérifiez si la logique de temporisation résiste aux contraintes du monde réel.

Conclusion sur la modélisation temporelle 🏁

Modéliser les délais de message et les temps de traitement est une discipline qui relie logique et physique. Le logiciel existe dans le monde physique, où le temps est une ressource. En utilisant les diagrammes de temporisation UML, vous reconnaissez cette réalité.

Vous acquérez la capacité de visualiser les coûts invisibles du calcul. Vous voyez la latence dans le réseau et la surcharge dans le thread. Cette visibilité conduit à de meilleurs designs, à des systèmes plus robustes et à des utilisateurs plus satisfaits.

Commencez petit. Modélisez une seule interaction avec une temporisation précise. Étendez-vous à partir de là. La clarté que vous gagnerez sera immédiate et précieuse.
