La modélisation des systèmes concurrents exige une précision. Lorsqu’un développeur dépasse les flux d’exécution linéaires simples, la complexité du temps devient la variable principale. Le langage de modélisation unifié (UML) fournit un artefact spécifique à cet usage : le diagramme de timing. Alors que les diagrammes de séquence offrent une vue d’ensemble de l’ordre des interactions, les diagrammes de timing s’approfondissent dans les relations temporelles entre les événements. Ce niveau de détail est crucial pour les développeurs de niveau intermédiaire chargés de concevoir des systèmes robustes, en temps réel ou embarqués.
Un diagramme de timing bien conçu évite les conditions de course, clarifie les transitions d’état et documente les contraintes de timing exactes nécessaires à la stabilité du système. Toutefois, la création de ces diagrammes introduit des notations et des règles spécifiques qui diffèrent considérablement des autres artefacts UML. Ce guide présente les 10 éléments essentiels que tout développeur de niveau intermédiaire doit inclure pour garantir clarté et précision dans sa documentation de conception logicielle.
📊 Comprendre le contexte : pourquoi les diagrammes de timing sont importants
Avant de passer à la liste de contrôle, il est nécessaire de comprendre le domaine spécifique que remplit un diagramme de timing. En architecture logicielle, il existe souvent une confusion entre les diagrammes de séquence et les diagrammes de timing. Les deux représentent les interactions entre objets ou composants. La différence réside dans la représentation de l’axe X.
- Diagrammes de séquence : Se concentrent sur l’ordre des messages. L’axe X représente le temps de manière implicite, mais l’échelle n’est pas explicite. Les espaces entre les lignes ne désignent pas nécessairement des durées spécifiques.
- Diagrammes de timing : Se concentrent sur la durée réelle des états et le moment des événements. L’axe X est une échelle de temps précise. Un intervalle entre deux événements représente un intervalle mesurable.
Pour les développeurs de niveau intermédiaire, cette distinction est vitale. Si vous documentez un système où un délai d’attente de 500 millisecondes est critique, ou où deux threads doivent être synchronisés dans une fenêtre spécifique, un diagramme de séquence est insuffisant. Le diagramme de timing fournit la granularité nécessaire pour valider les exigences de performance du système avant l’écriture du code.

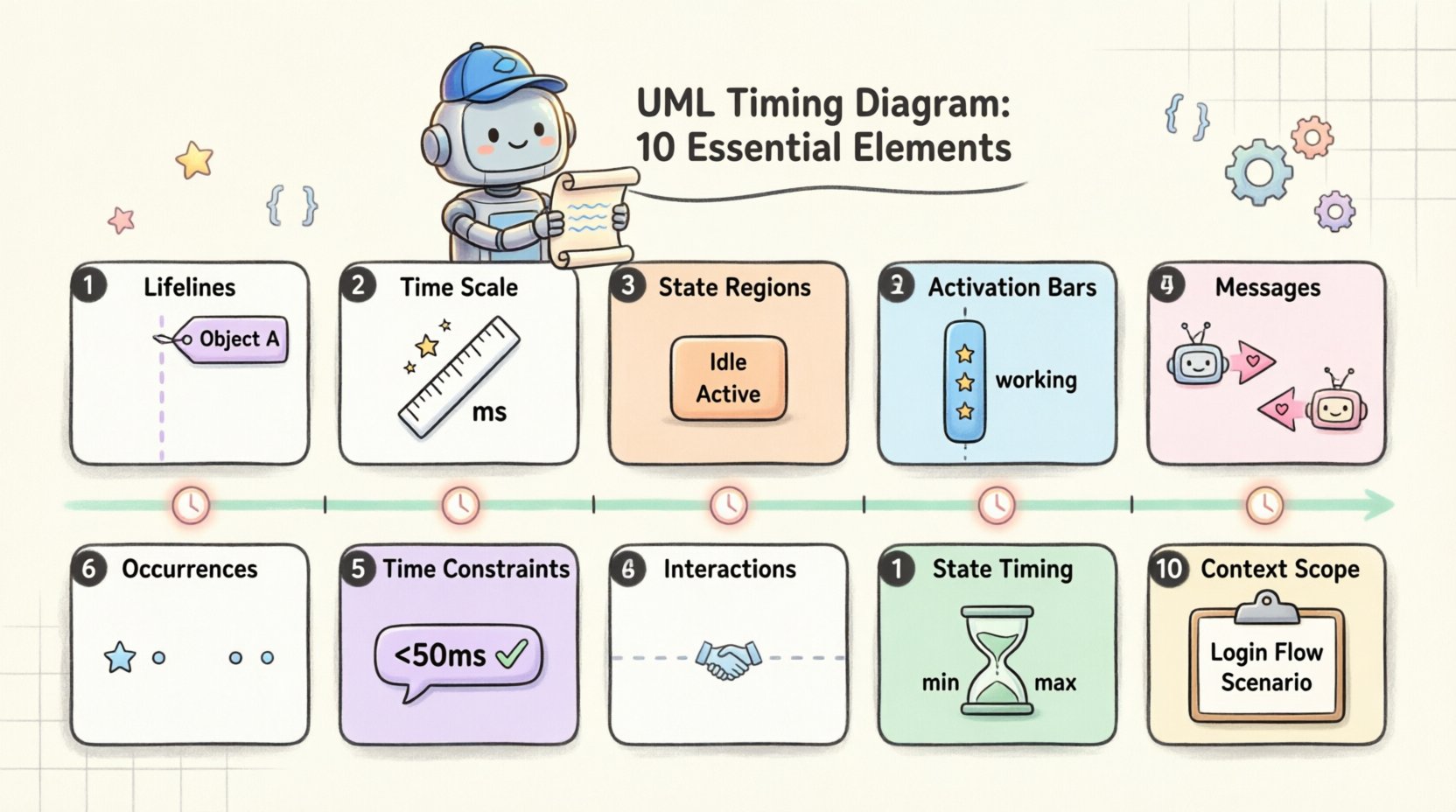

🛠️ Liste de contrôle des 10 éléments essentiels
Pour construire un diagramme de timing fonctionnel et lisible, des composants spécifiques doivent être présents. Omettre l’un de ces éléments peut entraîner une ambiguïté, une mauvaise interprétation par les parties prenantes ou des erreurs d’implémentation. Voici les 10 éléments requis pour une spécification complète.
1. Lifelines (participants)
La base de tout diagramme d’interaction UML est la lifeline. Dans un diagramme de timing, une lifeline représente un participant spécifique du système. Cela peut être une classe logicielle, un composant matérielle, un thread ou un système externe.
- Représentation visuelle : Habituellement dessinée comme une ligne verticale s’étendant vers le bas.
- Étiquetage : La lifeline doit être clairement étiquetée en haut. Utilisez le nom qualifié complet de la classe ou du composant.
- Portée : Assurez-vous que la lifeline couvre toute la durée du scénario modélisé. Si un composant est inactif pendant la fenêtre, la ligne existe toujours, mais la représentation de l’état change.
Sans lifelines claires, il est impossible de déterminer quel composant réagit à quel événement. Cet élément est souvent négligé lorsqu’on se concentre trop sur les messages, ce qui entraîne une confusion quant à la propriété des changements d’état.
2. Échelle de temps (axe X)
La caractéristique définissante d’un diagramme de timing est l’axe horizontal du temps. Contrairement au diagramme de séquence où le temps s’écoule vers le bas de la page, ici le temps s’écoule de gauche à droite.
- Unités : L’échelle doit préciser les unités (par exemple, millisecondes, secondes, cycles d’horloge). Ne supposez pas que le lecteur connaît l’unité.
- Repères : Incluez des repères à intervalles réguliers. Cela permet au lecteur d’estimer la durée d’états spécifiques ou des délais.
- Direction : Assurez-vous que la flèche sur l’axe pointe vers la droite, indiquant un temps qui avance.
Une échelle de temps manquante ou ambiguë rend le diagramme inutilisable pour une analyse temporelle. Si le diagramme vise à montrer une « cohérence éventuelle », l’échelle pourrait être abstraite. Toutefois, pour les systèmes en temps réel, l’échelle est l’élément le plus critique du document.
3. Représentations d’état (régions)
Les diagrammes de temporisation excellent à montrer l’état d’une ligne de vie au fil du temps. Au lieu de ne montrer que des messages, vous affichez l’état de l’objet. Cela est souvent fait en utilisant une boîte rectangulaire (région) tracée au-dessus de la ligne de vie.
- Nomination d’état :Marquez clairement l’état à l’intérieur de la région (par exemple, « Inactif », « En traitement », « En attente »).
- Transitions :Utilisez des lignes verticales ou des repères spécifiques pour indiquer quand l’état passe d’une région à une autre.
- Changements de valeur :Pour les objets complexes, vous devrez peut-être montrer l’évolution de la valeur d’une variable spécifique au fil du temps à l’intérieur de la région.
La représentation d’état permet aux développeurs de visualiser le cycle de vie d’un objet sans avoir à suivre une longue chaîne de messages. Elle simplifie la logique complexe en blocs visuels de temps.
4. Barres d’activation (focus de contrôle)
Les barres d’activation (ou focus de contrôle) indiquent quand un objet effectue activement une opération ou est au milieu d’un processus. Cela se distingue d’un état ; une barre d’activation indique qu’un travail est en cours.
- Placement :Tracée sous forme de rectangle fin sur la ligne de vie.
- Durée :La longueur de la barre correspond à la durée de l’opération.
- Empilement :Si une opération déclenche une autre opération au sein du même objet, des barres d’activation imbriquées peuvent être utilisées pour montrer la récursion ou les appels internes.
Confondre les barres d’activation avec les régions d’état est une erreur courante. Les barres d’activation impliquent une activité ; les régions d’état impliquent un statut. Les deux sont nécessaires pour une image complète du comportement concurrent.
5. Messages et signaux
Les messages sont les déclencheurs qui provoquent des changements d’état ou d’activation. Dans un diagramme de temporisation, ils sont représentés par des flèches horizontales reliant les lignes de vie.
- Alignement :La flèche doit s’aligner exactement avec le point de temps sur l’axe des X où le message est envoyé.
- Type :Différenciez les appels synchrones (flèche pleine), les signaux asynchrones (flèche ouverte) et les valeurs de retour (ligne pointillée).
- Étiquetage :Chaque message doit avoir un nom et, le cas échéant, des paramètres.
L’alignement du message est l’aspect le plus crucial d’un diagramme de temporisation. Un message envoyé à 100 ms est différent d’un message envoyé à 105 ms. La précision ici est impérative.
6. Occurrences
Les occurrences représentent la réalisation concrète d’un message ou d’un événement. Elles sont souvent représentées par de petits cercles ou des repères spécifiques sur la ligne de vie.
- Points de temporisation : Elles marquent le moment précis où un signal est reçu ou un événement se produit.
- Fréquence : Si un système interroge un capteur, les occurrences montrent les intervalles réguliers de ces interrogations.
Les occurrences aident à distinguer l’envoi d’un message de son traitement réel. Elles sont essentielles pour déboguer les problèmes de latence.
7. Contraintes de temps (contraintes textuelles)
Toutes les exigences de temporisation ne peuvent pas être dessinées. Parfois, une contrainte spécifique doit être documentée explicitement à l’aide de texte.
- Notation : Utilisez la notation d’attribut UML `«contrainte»` ou des annotations de texte standard.
- Exemples : «Le temps de réponse doit être < 50 ms», «La période d’attente est de 5 s».
- Placement : Placez-les près de la ligne de vie ou du message pertinent afin d’éviter toute ambiguïté.
Ces contraintes agissent comme un contrat entre la conception et l’implémentation. Elles définissent les limites dans lesquelles le système doit fonctionner.
8. Interactions et dépendances
Les systèmes complexes impliquent plusieurs lignes de vie interagissant. Les connexions entre ces lignes de vie doivent être explicites.
- Lignes de dépendance : Montrez quels composants dépendent d’autres pour le temporisation.
- Regroupement : Utilisez des fragments combinés (comme `alt` ou `opt`) si le temporisation dépend d’une condition, bien que cela soit moins courant dans les diagrammes de temporisation purs que dans les diagrammes de séquence.
Des lignes d’interaction claires empêchent le diagramme de devenir un chaînon indéchiffrable. Si une ligne de vie interagit avec trois autres, les chemins doivent être distincts.
9. Contraintes de temporisation sur les états
Tout comme les messages ont une temporisation, les états peuvent avoir des contraintes de durée. Un état peut nécessiter de persister pendant une durée minimale.
- Min/Max : Spécifiez les durées minimales ou maximales pour un état.
- Validité : Indiquez si un état est valide uniquement pendant une fenêtre spécifique.
Cela est crucial pour les systèmes qui nécessitent un déblocage des entrées ou le maintien d’une ressource pendant une période spécifique. Cela documente les règles temporelles de la machine à états.
10. Contexte et portée
Enfin, le diagramme doit définir ses limites. Quel scénario est-il en train de modéliser ?
- Titre du scénario : Chaque diagramme doit avoir un titre clair décrivant le scénario (par exemple, « Flux d’expiration de connexion utilisateur »).
- Préconditions : Indiquez ce qui doit être vrai avant que ce diagramme de timing ne soit valide.
- Portée : Définissez quelle partie du système est incluse. Exclure les composants non pertinents réduit le bruit.
Sans contexte, un diagramme de timing n’est qu’une collection de lignes. Le contexte indique au lecteur pourquoi ce chronogramme spécifique est important.
📋 Comparaison : Diagramme de timing vs. Diagramme de séquence
Pour vous assurer d’utiliser l’outil approprié pour la tâche, considérez les différences décrites ci-dessous.
| Fonctionnalité | Diagramme de timing | Diagramme de séquence |
|---|---|---|
| Objectif principal | Durée du temps et changements d’état | Ordre des messages |
| Axe X | Échelle de temps explicite | Temps implicite |
| Visibilité de l’état | Élevée (rectangles sur les lignes de vie) | Faible (focus sur les objets) |
| Meilleur cas d’utilisation | Temps réel, concurrence, délais d’attente | Flux logique, interactions API |
| Complexité | Élevée (requiert une précision) | Moyenne (requiert une clarté) |
⚠️ Pièges courants et bonnes pratiques
Même avec la liste de contrôle des 10 éléments, des erreurs peuvent survenir. Les développeurs de niveau intermédiaire ont souvent du mal avec des nuances spécifiques dans les diagrammes de timing. Ci-dessous figurent des erreurs courantes et la manière de les éviter.
Piège 1 : Ignorer le décalage d’horloge
Dans les systèmes distribués, les horloges ne sont jamais parfaitement synchronisées. Un diagramme de timing suppose souvent une seule horloge globale. Si vous modélisez un système distribué, vous devez reconnaître que l’axe X représente le temps logique, et non nécessairement le temps réel de l’horloge physique pour chaque nœud.
Piège 2 : Surcharge de l’axe
Essayer de montrer chaque microseconde du fonctionnement d’un système peut rendre le diagramme illisible. Utilisez des vues agrandies pour les sections critiques et des vues réduites pour le flux général. N’obligez pas un seul diagramme à couvrir l’intégralité du cycle de vie de l’application.
Piège 3 : Mélange des niveaux d’abstraction
Ne mélangez pas les délais matériels (nanosecondes) avec la logique logicielle (millisecondes) dans le même diagramme, sauf si nécessaire. Gardez les unités cohérentes pour éviter toute confusion.
Meilleure pratique 1 : Utiliser une notation standard
Restez fidèle à la norme UML 2.5 pour les diagrammes de timing. S’écarter des formes standards (comme utiliser des cercles pour les messages au lieu de flèches) peut troubler les lecteurs familiers avec la norme.
Meilleure pratique 2 : Contrôle de version
Les diagrammes de timing évoluent avec les modifications du système. Traitez-les comme du code. Stockez-les dans un système de contrôle de version. Un changement dans une valeur d’expiration dans le diagramme doit déclencher une revue de code.
Meilleure pratique 3 : Collaboration
Revisez les diagrammes de timing avec l’équipe matérielle si vous travaillez sur des systèmes embarqués. Ils peuvent vérifier si les échelles de temps correspondent aux capacités réelles du matériel.
🧩 Intégration avec d’autres artefacts
Un diagramme de timing n’existe pas en isolation. Il fait partie d’un écosystème de modélisation plus large.
- Diagrammes d’états :Utilisez les diagrammes de timing pour valider le timing des transitions définies dans les diagrammes d’états.
- Diagrammes de séquence :Utilisez les diagrammes de timing pour développer des séquences complexes où le temps est une contrainte.
- Diagrammes de déploiement :Assurez-vous que les contraintes de timing s’alignent avec la latence réseau entre les composants déployés.
En reliant ces artefacts, vous créez un document de conception cohérent qui couvre la logique, la structure et le temps.
🔍 Revue finale de la checklist
Avant de finaliser votre documentation, effectuez cette vérification rapide.
- ☐ Toutes les lignes de vie sont-elles correctement étiquetées ?
- ☐ L’échelle de temps est-elle explicite et accompagnée d’unités ?
- ☐ Les régions d’état sont-elles clairement définies ?
- ☐ Les barres d’activation montrent-elles la durée correcte ?
- ☐ Les messages sont-ils alignés avec l’axe du temps ?
- ☐ Les occurrences sont-elles marquées là où nécessaire ?
- ☐ Les contraintes textuelles sont-elles incluses pour les règles complexes ?
- ☐ Les interactions entre les lignes de vie sont-elles claires ?
- ☐ Les contraintes de timing des états sont-elles documentées ?
- ☐ Le contexte du scénario est-il défini ?
La complétion de cette liste de vérification garantit que le diagramme n’est pas seulement un dessin, mais une spécification pouvant être utilisée pour vérifier le comportement du système. Il comble le fossé entre la conception de haut niveau et les détails d’implémentation de bas niveau.
🛠️ Considérations relatives à l’implémentation
Lors du passage de la conception au développement, ces diagrammes servent de référence pour les tests. Des suites de tests automatisées peuvent être configurées pour vérifier si le système respecte les contraintes de temporisation définies dans le diagramme. Cela est connu sous le nom de test basé sur le temps.
Les développeurs doivent également tenir compte des implications sur les performances. Si un diagramme spécifie un temps de réponse de 10 ms, l’implémentation doit être optimisée pour atteindre cet objectif. Si l’architecture actuelle ne peut pas supporter cela, le diagramme constitue la preuve pour demander une refonte.
Ce cycle de retour entre la conception et l’implémentation est là où réside véritablement la valeur du diagramme de temporisation. Ce n’est pas seulement de la documentation ; c’est un outil de validation.
📝 Résumé des points clés
Les diagrammes de temporisation UML sont des outils spécialisés pour modéliser le comportement dépendant du temps. Ils sont essentiels pour les développeurs de niveau intermédiaire travaillant sur des systèmes concurrents, temps réel ou critiques en performance. Les 10 éléments décrits ci-dessus forment le socle d’un diagramme valide.
En portant une attention particulière aux lignes de vie, à l’échelle du temps, aux régions d’état et à l’alignement précis des messages, les développeurs peuvent créer des spécifications qui réduisent l’ambiguïté. Éviter les pièges courants tels que le mélange des niveaux d’abstraction ou l’ignorance du décalage horaire garantit que le diagramme reste précis.
Lorsqu’il est intégré aux autres artefacts UML et utilisé comme base pour les tests, le diagramme de temporisation devient un atout puissant dans le cycle de vie du développement logiciel. Il transforme les exigences abstraites en contraintes concrètes et mesurables.
Adopter cette approche structurée de la documentation de temporisation améliore la communication entre les architectes, les développeurs et les testeurs. Elle garantit que chacun partage une compréhension commune du comportement temporel du système. Cette clarté est la fondation du logiciel fiable.
